用户指南

快速入门

首先请正确加载插件 "Misow3DAxisWidget" 并重启引擎,如果需要.

创建用户控件

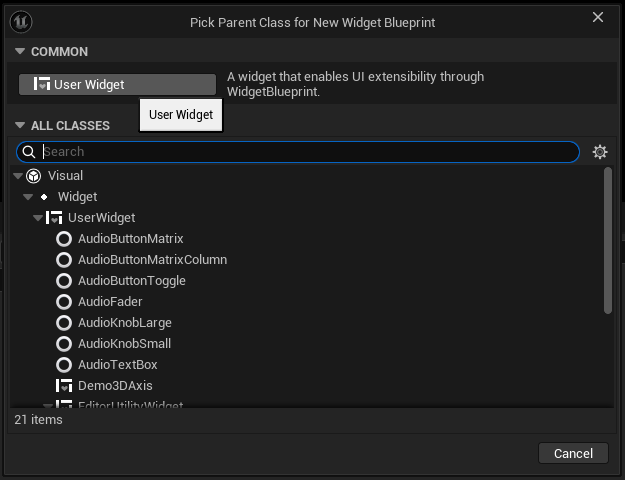

在内容管理其中创建一个 UserWidget. img

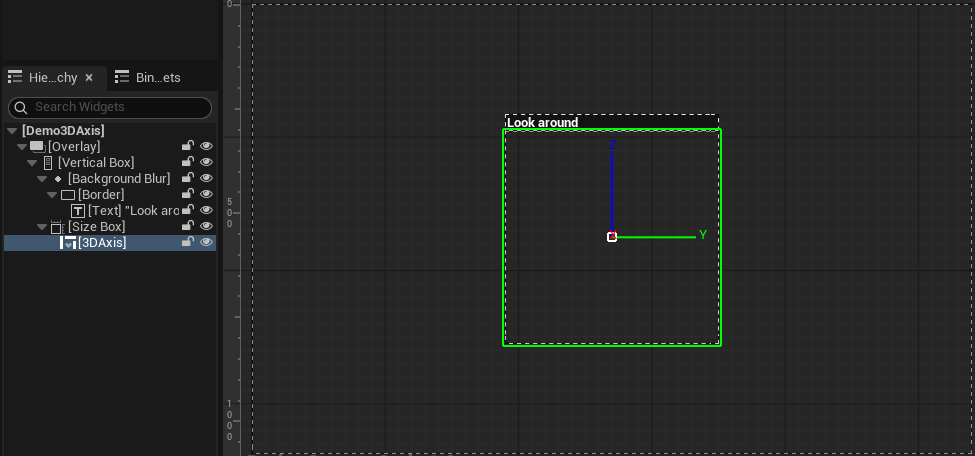

在布局中添加3DAxis控件, 并放置在你认为合理的位置. img

在屏幕上显示插件

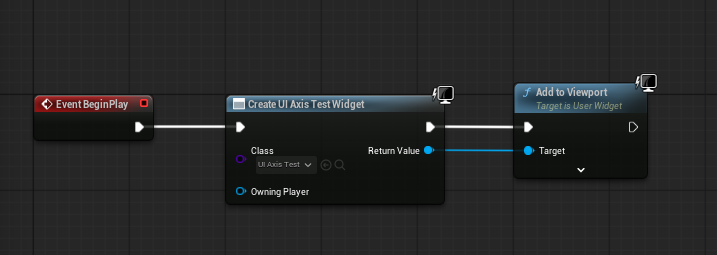

将控件添加至屏幕 img

运行项目,测试效果.

调节参数

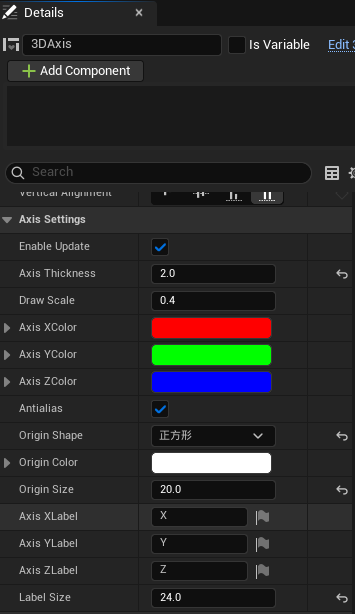

控件预设了一些参数, 可以控制坐标系呈现效果:

  • Enable Update 是否激活重绘, 即绘制开关
  • Axis Thickness 坐标轴的宽度
  • Draw Scale 坐标绘制尺寸相对于控件尺寸的半径比例(=0.5时与控件尺寸相等)
  • Axis XColor X 轴线颜色
  • Axis YColor Y 轴线颜色
  • Axis ZColor Z 轴线颜色
  • Antialias 激活抗锯齿
  • Origin Shape 原点形状
    • Circle 圆形
    • Square 方框
    • Diamond 菱形
    • Cross 叉号
  • Origin Color 原点颜色
  • Origin Size 原点尺寸
  • Axis XLabel X 轴标签
  • Axis YLabel Y 轴标签
  • Axis ZLabel Z 轴标签
  • Label Size 标签字体大小
